数字化产线设计与仿真实战 3D模型格式转换与PROCESS SIMULATE高效导入指南

在数字化制造与工业4.0的浪潮下，产线设计与仿真正成为提升效率、降低成本的关键环节。西门子Tecnomatix旗下的PROCESS SIMULATE作为一款领先的数字化制造仿真软件，广泛应用于虚拟调试、工艺验证与人机工程分析。许多工程师在起步阶段常面临一个基础却关键的挑战：如何将不同来源的3D模型成功导入PROCESS SIMULATE中。本文将深入分享3D模型格式转换与导入的实用干货，助您畅通数字化产线设计的第一步。

一、理解PROCESS SIMULATE支持的3D格式

PROCESS SIMULATE本身具备良好的兼容性，其核心支持的本地格式包括JT（轻量化可视格式）、STEP（AP203/AP214）、IGES以及Parasolid等。其中，JT格式因其高压缩比和保留产品制造信息（PMI）的特性，成为西门子工业软件生态中的推荐格式，能显著提升大场景加载与实时仿真的性能。

二、常见3D模型来源与转换策略

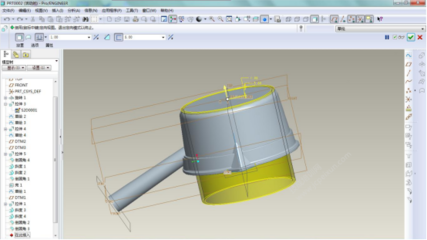

1. CAD设计软件模型（如SolidWorks, CATIA, NX, Creo）

• 最佳实践：优先使用各CAD软件内置的“导出”或“另存为”功能，直接输出为STEP或JT格式。对于西门子NX用户，可无缝导出为JT；对于其他软件，STEP是通用的高质量中间格式。

• 注意事项：导出时务必检查选项，确保导出完整的装配体结构、颜色材质信息以及所需的PMI（如尺寸、公差注释）。

1. 通用中间格式模型（如STL, OBJ, FBX）

• 这些格式常见于3D扫描、逆向工程或游戏动画领域，但并非精确的CAD格式。

• 转换挑战：STL/OBJ等为面片格式，缺乏准确的几何特征与装配约束，直接导入PROCESS SIMULATE可能仅用于粗略布局可视化，难以进行精确的工艺仿真。

• 解决方案：需要通过专业逆向工程软件（如Geomagic Design X）或CAD软件进行“重新建模”或“特征修复”，将其转化为STEP或Parasolid等实体格式，再进行导入。

1. 来自其他仿真平台或资源库的模型

• 可尝试先转换为通用性最强的STEP格式，再导入PROCESS SIMULATE。

三、高效导入流程与关键步骤

1. 预处理检查：在转换前，于原始CAD软件中检查模型完整性，修复破面、微小缝隙，并简化不必要的细节特征（如螺纹、微小倒角），以减轻仿真软件的计算负担。
2. 格式转换：使用可靠转换工具（如CAD内置导出器、专业数据转换软件）进行转换。推荐转换顺序：原生CAD格式 → STEP/JT → PROCESS SIMULATE。
3. 在PROCESS SIMULATE中导入：

• 启动软件，进入相应模块。

• 通过 File → Import 选择对应的格式（如STEP， JT）。

• 在导入对话框中，关键设置包括：

• 导入单位：确保与原始模型单位（毫米/英寸）一致，避免比例错误。

• 结构树生成：选择是否根据装配关系生成层次结构树，这对后续定义运动机构至关重要。

• 曲面/实体处理：确保以“实体”形式导入，以便进行准确的碰撞检测。

• 材质属性：勾选导入颜色与外观属性，使仿真场景更直观。

1. 导入后验证：导入后务必进行以下检查：

• 模型完整性：检查有无缺失部件或破面。

• 位置与坐标系：确认模型是否位于期望的世界坐标系位置。

• 属性检查：在软件的资源树中查看模型是否被正确识别为“Part”并具备实体属性。

四、常见问题与排错技巧

• 导入后模型不可见或破碎：通常是模型在转换过程中出现几何错误。尝试返回上一步，用不同设置（如更高精度）重新导出STEP，或在PROCESS SIMULATE中尝试导入为“曲面”后再尝试缝合。
• 文件过大导致软件卡顿：对于复杂大型装配体，强烈建议在CAD端就导出为JT格式，因其为轻量化格式。或在PROCESS SIMULATE中利用“简化表示”功能，将非关键部件以简化外形或包裹盒代替。
• 丢失颜色或装配约束：检查导出/导入设置中是否勾选了相关选项。装配约束通常需要在PROCESS SIMULATE中根据仿真需求重新定义运动副。

五、与进阶建议

成功的3D模型导入是数字化产线仿真的基石。掌握格式转换的核心原则——追求数据完整性、轻量化与软件兼容性——能极大提升工作效率。对于长期项目，建议建立企业内部的3D数据标准化规范，统一设计软件、输出格式与细节层级，从而在PROCESS SIMULATE中构建稳定、高效的数字化双胞胎，为后续的机器人编程、工时分析与人机协作仿真打下坚实基础。

通过上述步骤的系统性实践，您将能顺畅地将物理世界的设备与产品转化为虚拟空间中可模拟、可验证的数字模型，真正释放数字化产线设计的巨大潜力。
